一、溫變速率是快速溫變箱的第一參數

（一）選購時最先關注什么

在環境試驗設備的技術咨詢中，客戶問到快速溫變試驗箱，最先問的三個問題幾乎固定：溫度范圍是多少、溫變速率能到多少、內腔容積多大。溫度范圍決定設備能不能覆蓋標準要求的溫區，溫變速率決定測試強度夠不夠，內腔容積決定能放多少樣品。三者之中，溫變速率是最容易產生理解偏差的參數，因為它不止有一個數值，還關系到這個數值是怎么實現、怎么定義的。

設備樣本上印著 "5℃/min 至 25℃/min"，很多客戶將其理解為 "每分鐘升溫或降溫 5℃到 25℃"，這個理解基本正確，但不完整。關鍵在于 "線性" 兩個字。同樣標稱 15℃/min 的兩臺設備，一臺能做到全程線性變速，另一臺只是平均速率達標，二者在實際測試中的表現和對測試結果的影響完全不同。理解線性溫變的含義，是正確選擇和使用快速溫變箱的前提。

（二）參數背后的實際含義

溫變速率描述的是試驗箱工作室內空氣溫度隨時間的變化快慢。JESD22-A104、AEC-Q100 等標準對溫度循環測試的溫變速率有明確要求，部分測試條件要求升降溫過程中溫度隨時間呈線性變化，即溫度 - 時間曲線為一條斜率恒定的直線。

設備樣本上的 "5~25℃/min" 通常是一個可調范圍，用戶根據測試標準選擇設定值。但 "能達到這個速率" 和 "在整個溫區內都以這個速率運行" 是兩個不同層面的能力。前者衡量設備的極限能力，后者衡量設備的控制精度。線性溫變能力考察的正是后者。

二、線性溫變與非線性溫變的本質區別

（一）兩種模式的溫度 - 時間曲線

線性溫變模式下，試驗箱從起始溫度到目標溫度的整個升降溫過程中，溫度隨時間的增加量保持恒定。以 15℃/min 的線性溫變為例，從 - 40℃升至 + 125℃，每 1 分鐘溫度上升 15℃，全程 165℃的溫差恰好需要 11 分鐘，溫度 - 時間曲線是一條筆直的斜線。

非線性溫變模式下，設備的平均速率可能同樣是 15℃/min，但實際運行中溫度變化并不均勻。典型的非線性表現有兩種：一是起始階段升溫快、接近目標溫度時升溫慢；二是起始階段升溫慢、中段加速。無論哪種情況，溫度 - 時間曲線都不是直線，而是帶有明顯彎曲的曲線。

（二）差別不是數字而是應力分布

線性與非線性之間的差別，表面上是曲線形狀，實質上是樣品在升降溫過程中承受熱應力的分布方式。

線性溫變時，樣品在升降溫的每個階段承受的溫度變化率一致，熱應力均勻施加。這符合標準設定測試條件的初衷 —— 標準給出溫變速率要求，是希望樣品在可控、可復現的條件下接受測試。

非線性溫變時，樣品在升降溫的不同階段承受的溫度變化率不一致。例如起始段升溫慢的階段，樣品承受的應力偏小；接近目標溫度的升溫快階段，樣品承受的應力偏大。整段升降溫過程中，樣品實際承受的熱應力分布與標準假設不一致，測試結果與標準條件下得到的基準數據難以直接比較。

三、非線性溫變在測試中造成的具體問題

（一）測試強度被稀釋或放大

非線性溫變最直接的問題，是樣品實際承受的測試強度與設定值不符。

起始段升溫慢、接近目標時升溫快的設備，樣品的低溫段經歷時間更長、高溫段經歷時間更短，樣品在每個循環中實際處于設定溫度范圍內的有效時間被壓縮，整體測試強度弱于標準條件。這會導致原本應該失效的樣品通過測試，不合格批次流入下一環節。

起始段升溫快、接近目標時升溫慢的設備，則可能出現另一種情況：樣品表面溫度快速升高，而內部溫度滯后，形成較大的內部溫度梯度，樣品承受的瞬態應力大于線性溫變條件。這種超標的應力可能導致樣品在非標準應力下失效，測試結果無法與標準基準對比。

（二）溫度過沖影響結果判定

非線性溫變的另一個常見伴生問題是溫度過沖。當設備接近目標溫度時，如果升溫速率仍然偏高，控制器慣性會使溫度越過目標值，出現一段過沖，再回落調整。過沖的幅度越大、持續時間越長，樣品在高溫端實際承受的最高溫度就越偏離設定值。

對溫度敏感的半導體器件來說，超出設定值的高溫可能改變材料特性或觸發非預期的失效模式，導致失效分析誤判。標準對溫度過沖通常有容差要求，超出容差的測試數據在審核時可能不被認可。

（三）樣品之間的一致性受損

試驗箱工作室內通常同時擺放多個樣品，風機送風在箱內形成氣流場。非線性溫變模式下，箱內各位置的溫度變化節奏不一致，靠近出風口的位置溫度變化快，遠離出風口的位置溫度變化慢。同一批次樣品中，不同位置的樣品實際承受的測試條件存在差異，測試結果的離散度增大。

溫度循環測試的價值在于通過統計循環次數與失效的關系來評估可靠性，樣品之間的條件一致性是統計有效性的基礎。離散度過大的數據難以建立可靠的失效模型，也降低了測試結果的可信度。

四、廣東宏展科技 TC 系列線性溫變的技術實現

（一）5~25℃/min 線性可調的參數能力

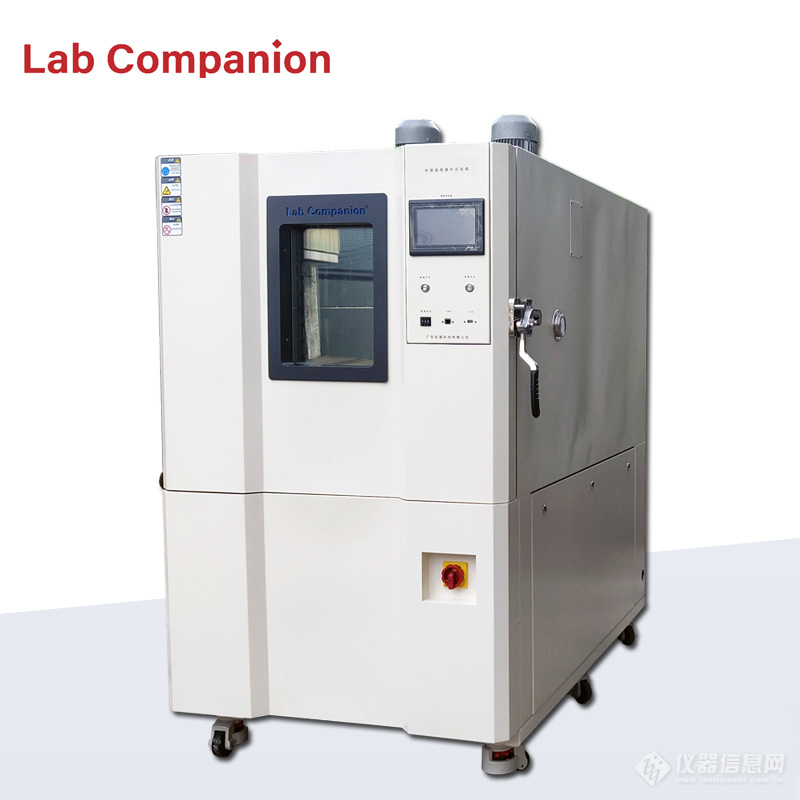

廣東宏展科技旗下 Lab Companion 品牌 TC 系列快速溫變試驗箱，溫變速率 5℃/min 至 25℃/min 線性可調。這意味著設備不僅能夠達到這個速率范圍，還能在設定的任意速率下，在整個升降溫溫區內保持溫度隨時間線性變化。

TC 系列覆蓋 - 70℃至 + 150℃的溫域。以 JESD22-A104 條件 L（-40℃至 + 150℃）為例，若設定 15℃/min 的線性溫變，190℃的溫差全程均勻變速，升降溫過程的時間可**推算，測試過程可復現、結果可對標。

（二）PID 控制與加熱制冷功率匹配

TC 系列實現線性溫變的基礎，是精準的溫度控制算法與加熱、制冷功率的合理匹配。設備采用 PID 智能控制，控制器根據溫度反饋實時調整加熱器功率和制冷系統輸出，使實際溫度始終跟蹤設定的線性變化軌跡。

在升溫階段，設備根據當前溫度與目標溫區的距離、升溫速率設定值，計算所需的加熱功率，并在接近目標溫度時提前降低功率，避免慣性導致過沖。在降溫階段，制冷系統同樣根據溫變速率設定值調節輸出，保證降溫速率全程一致。加熱與制冷功率的匹配避免了單一系統滿負荷運行時的速率波動，使溫度變化過程更平穩。

（三）風道設計與溫度均勻性

線性溫變不僅要求溫度隨時間線性變化，還要求工作室內各點的溫度同步變化。TC 系列采用優化的風道設計，通過合理的送風、回風布局，使工作室內的氣流均勻分布，減小不同位置之間的溫度差異。

在升降溫過程中，箱內各點的溫度變化節奏一致，避免了樣品之間測試條件不一致的問題。這對需要批量測試的研發驗證和量產篩選場景尤為重要 —— 同一批次樣品在同一溫變條件下接受測試，測試結果具有可比性。

（四）數據記錄支持過程追溯

TC 系列配備數據記錄系統，實時記錄溫度 - 時間曲線，并以曲線和數據形式保存整個測試過程的溫度變化。用戶可以在測試結束后回放任意時間段的溫度曲線，核對實際溫變速率是否與設定值一致，驗證測試過程的合規性。

這一功能在需要通過標準認證或客戶審核的場景中尤為關鍵。審核人員可調取設備的原始溫度記錄，核實升降溫速率、駐留時間、循環次數等測試條件是否與報告一致。完整、真實的溫度記錄是測試結果被認可的基礎。

五、線性溫變在不同測試場景中的實際價值

（一）研發驗證階段的失效定位

在半導體和電子產品的研發驗證階段，線性溫變的價值體現在失效定位的準確性上。工程師通過溫度循環測試篩選出失效樣品后，需要結合溫度曲線分析失效發生的時間點和溫度點，判斷失效是否與特定溫區相關。

線性溫變條件下，樣品承受的應力分布均勻，失效樣品的失效循環次數與溫度數據可直接用于建立可靠性模型，為設計改進提供依據。非線性溫變條件下，失效數據與溫度條件的對應關系模糊，失效定位的準確性下降。

（二）量產篩選階段的效率與一致性

在量產環境應力篩選（ESS）階段，線性溫變的價值體現在篩選效率與一致性上。快速溫變縮短了單次循環的時間，在相同循環次數下總測試周期更短。多臺 TC 系列設備并聯運行，可實現連續篩選作業。

篩選過程中，批次內所有樣品在相同溫變條件下接受測試，篩選結果的一致性高。通過篩選的產品可靠性更有保障，未通過篩選的產品及時剔除，降低了產品流入市場后的現場失效率。

（三）標準合規認證的數據支撐

對于需要通過 AEC-Q100、JESD22 等標準認證的企業，線性溫變設備提供的數據支撐是認證順利通過的重要保障。認證審核關注測試條件是否符合標準要求，包括溫區范圍、溫變速率、駐留時間等。

TC 系列設備的線性溫變能力確保實際測試條件與標準設定一致，配合完整的數據記錄，可為認證審核提供充分的原始數據。設備參數對標 JESD22-A104 等標準的常用測試條件，減少了企業在設備能力和標準要求之間反復調整的環節。

六、選型與使用建議

（一）根據標準要求選擇溫變速率

選擇溫變速率時，應以產品適用標準的要求為準。JESD22-A104 等標準對不同測試條件規定了溫變速率的下限或范圍，設備設定的速率應滿足或高于標準要求。TC 系列 5~25℃/min 的可調范圍覆蓋了大多數溫度循環測試的速率需求。

需要注意的是，實際測試中設定的溫變速率會同時影響測試強度和時間成本。速率越高，測試強度越大、時間越短，但對設備的制冷加熱能力和控制精度要求也越高。企業應根據產品等級和標準要求選擇適當的速率，避免為不需要的高速率支付不必要的能力成本。

（二）確認設備是 "平均速率" 還是 "線性速率"

在設備選型對比時，務必確認樣本上標注的溫變速率是平均速率還是線性速率。平均速率只要求總溫差除以總時間的平均值達標，不保證升降溫過程均勻；線性速率要求全程斜率一致。兩類設備在相同標稱值下的實際測試表現和結果可信度不同。

這一差異在測試報告審核時尤為突出。使用線性溫變設備獲得的測試數據，能夠與標準基準直接對比；使用僅滿足平均速率的設備，測試條件的合規性需要額外說明，可能影響報告的認可度。

（三）關注滿載工況下的速率保持能力

樣本上標注的溫變速率通常是空載或標準裝載條件下的指標。滿載樣品后，樣品自身的熱質量會吸收或釋放熱量，影響升降溫速率。選型時應向供應商確認滿載工況下的速率保持能力，確保實際使用中能達到設定速率。

廣東宏展科技在設備交付時提供裝載量指導，并根據客戶樣品類型和裝載量進行設備調試，確保設備在客戶的實際測試條件下保持線性溫變能力。公司在全國設有服務點，可為客戶提供選型咨詢、安裝調試、操作培訓和售后維護的全流程本地化服務。

七、結語

線性溫變不是設備的一個可選賣點，而是溫度循環測試結果有效性和可復現性的基礎。非線性溫變會導致測試強度偏差、溫度過沖、樣品間一致性受損，直接影響測試數據的可信度和標準的合規性。廣東宏展科技 TC 系列快速溫變試驗箱以 5℃/min 至 25℃/min 線性可調的溫變速率、-70℃至 + 150℃的寬溫域、精準的 PID 控制、均勻的風道設計和完整的數據記錄能力，為半導體、汽車電子、工業控制等行業的溫度循環測試提供了參數對標 JESD22-A104 標準、過程可追溯的測試設備支撐。
