认证被驳回的“隐形杀手”——设备不达标，数据白测

在半导体封装、汽车电子、通信设备等行业的产品认证过程中，温度循环测试是最基础也最容易被“卡住”的环节之一。不少企业投入大量时间与样品完成了温循测试，却在提交认证报告时被第三方检测机构或客户拒收——原因往往不是产品本身出了问题，而是测试过程中的设备参数不达标、温变速率违规、温度曲线不符合标准轮廓图。

具体来看，常见的驳回理由集中在三类：一是设备温度范围无法覆盖标准规定的工况条件，如Condition C要求-65℃～+150℃，设备低温只能到-55℃；二是温变速率失控，操作人员设置的时间参数导致实际速率超出标准上限，测试性质从温度循环变成了热冲击；三是测试报告缺少完整的温变曲线记录，无法证明测试过程严格按标准执行，认证机构无从核实数据的有效性。

JESD22-A104是JEDEC固态技术协会发布的温度循环测试标准，适用于空气或其他气体介质中的单室、双室和三室温度循环试验，用于评估电子元器件、集成电路、焊互连结构等在极端温度交替环境下的可靠性与耐久性。标准对温度范围、温变速率、浸泡时间等参数均有明确规定。一台设备能否支撑标准要求的全部测试条件，归根结底取决于其硬件架构与核心性能参数是否达标。

广东宏展科技TC系列快速温变循环试验箱，正是针对JESD22-A104等温度循环测试标准进行硬件适配的专用设备。本文从标准合规点出发，逐项拆解TC系列如何从设备端保障温度循环测试的合规性与认证通过率。

一、JESD22-A104标准全部硬性合规点——认证审核“必查项”

1.1 Table 1全温度工况覆盖能力

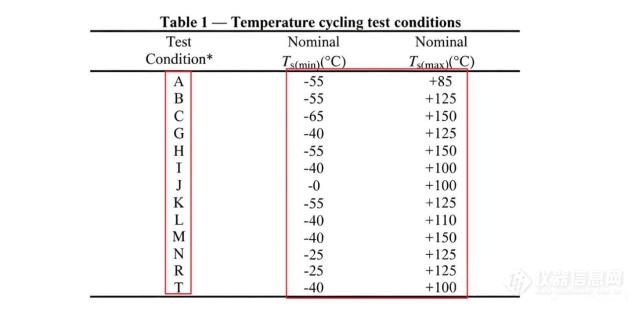

JESD22-A104标准提供了从A到T共13种温度条件，覆盖-65℃至+150℃的广泛范围。常见的工况条件包括：

认证审核时，评审人员首先核对的便是：设备温度范围是否覆盖申报工况的标称温度值。若设备低温只能到-55℃而申报的是Condition C（-65℃），或者高温只能到+125℃而申报的是Condition H（+150℃），认证申请将直接被退回。

1.2 互连焊点升降温速率管控要求

对于焊点互连测试，JESD22-A104标准对温变速率有明确的硬性约束。标准推荐循环速率为1-2 cph（循环/小时），升温速率建议≤15℃/min，最佳范围为10～14℃/min。

标准明确指出：即使使用空气作为热耦合介质，如果升温速率超过规定指导值，可能会无意中产生接近热冲击的测试环境。一旦实际速率超标，测试性质已从“温度循环”变为“热冲击”，对应的失效机理完全不同，认证机构对此类数据一概不予采信。

在实际认证审核中，评审人员会检查测试报告中的温变速率记录，确认升温段与降温段的实际速率是否在标准允许范围内。任何超出上限的数据点，都可能导致整份报告被驳回。

1.3 标准四段式温度曲线记录留存要求

JESD22-A104标准中定义了标准的四段式温度循环轮廓图：低温恒温段→匀速升温段→高温恒温段→匀速降温段。标准要求测试过程中必须完整记录温度变化曲线，作为测试合规性的核心证据。

认证审核时，评审人员会将实际测试的温度曲线与标准Figure 1轮廓图进行比对，核查四个关键特征：低温恒温段是否平稳、升温段是否为线性匀速、高温恒温段是否平稳、降温段是否为线性匀速。任何一段出现异常波动、过冲或非线性变化，都构成不合规项。

二、广东宏展TC设备逐项匹配合规标准——硬件参数对标认证要求

2.1 控温精度满足样品±10℃公差允许范围

JESD22-A104标准第5.2条款规定，高温允许上偏差+10℃，低温允许下偏差-10℃。TC系列温度循环测试箱的温度范围为-70℃～+150℃，完全覆盖标准全部13种测试工况的温域要求。无论是Condition C的-65℃/+150℃还是Condition G的-40℃/+125℃，TC系列的温度区间均有充足余量。

在控温精度方面，TC系列的温度波动度≤0.5℃，温度偏差±2℃。搭载自主研发的PID温控算法与C100智能控制系统，采用AI自适应算法，温度过冲＜0.8℃，实测数据重复性达99.5%。这些指标确保了在长时间、多循环的温度循环测试中，温度始终稳定在标准允许的公差范围内。

2.2 速率锁定功能杜绝超速测试，满足最低升降温时长要求

TC系列提供5℃/min、10℃/min、15℃/min三档标准线性升降温速率，**定制机型可拓展20℃/min、25℃/min线性速率。其中15℃/min档位精准对应JESD22-A104标准Condition G的温变速率要求。

控制器支持线性模式锁定功能——一旦选定某一速率档位，设备强制按该线性速率运行，全程匀速升降温。这一功能的现实价值在于：从设备层面杜绝了操作人员因手动调节不当而导致的超速违规。无论操作人员如何设置升温时间参数，实际运行速率都不会超过选定档位的上限值，确保每一次测试的温变速率都在标准允许范围内。

2.3 设备自动存储完整温变曲线，可直接作为认证报告附件

TC系列配备的C100智能控制器带有彩色触摸屏，具备图形/曲线显示功能。设备支持试验全过程温度曲线自动记录、数据导出与远程监控。

数据记录频率可设定为每30秒自动存储腔体温度与样品温度曲线，单次程序结束后自动导出CSV格式数据。测试人员可将导出的温度曲线数据直接作为认证报告的附件提交给第三方检测机构，无需额外配置独立的温度记录仪。控制器还内置循环计数、恒温延时、多点温度记录功能，可完整复现标准Figure 1四段式温度曲线。同时支持外接样品温度热电偶，以样品本体温度作为程序判定基准，符合互连焊点测试专项要求。

三、配套认证报告标准化输出方案——让认证资料“一次过”

3.1 设备数据导出格式适配第三方检测机构审核要求

TC系列控制器导出的CSV格式温度曲线数据，可直接导入Excel或专用分析软件进行处理。数据文件包含时间戳、腔体设定温度、腔体实际温度、样品温度（如外接热电偶）等关键字段，格式规范、字段完整，适配主流第三方检测机构的数据审核要求。

在实际认证申报中，测试人员只需将导出的CSV数据与温度曲线截图一并整理入报告，即可完整呈现测试全过程的温度变化轨迹。数据丢了等于白测——TC系列自动存储、随时可导的设计，从根本上解决了因数据丢失或格式不兼容导致的认证材料不完整问题。

3.2 设备铭牌、出厂校准报告可直接附入认证资料

宏展TC系列设备出厂时附带完整的校准报告，报告列明设备的温度范围、温度波动度、温度偏差、温变速率等核心性能参数的实测值。设备本体带有清晰的铭牌，标注型号、温度范围、出厂编号等信息。

在提交认证资料时，设备铭牌照片与出厂校准报告可直接作为“测试设备信息”部分的附件一并提交。第三方检测机构在审核测试报告时，首先核对的便是测试设备是否具备满足标准要求的性能指标——TC系列的出厂校准报告提供了设备性能的权威背书，有效降低了认证机构对设备能力的质疑概率。

四、宏展服务加持认证效率——从设备到方案的全链路支撑

4.1 技术人员协助编写标准测试程序

宏展科技在设备交付后安排工程师上门进行控制系统操作培训，确保操作人员熟练掌握程序编辑、数据导出、故障排查等技能。对于JESD22-A104标准下的各项工况测试程序，宏展技术人员可协助实验室编写对应的标准化程序模板，包括Condition A、Condition B、Condition C、Condition G等常用工况的四段式循环程序。

程序编写完成后可存入设备程序库统一管理，后续测试直接调用，无需重复编写参数。这既降低了因人员流动导致的操作风险，也确保了同一标准工况在不同批次的测试中参数一致、数据可比。

4.2 温场均匀度第三方检测报告随设备交付

每台TC系列设备出厂时附带温场均匀度第三方检测报告，由具备资质的第三方检测机构出具，报告数据客观、权威。温场均匀度是温度循环测试中影响数据有效性的关键指标——若腔体内不同位置的温度差异过大，同一批样品可能承受不同的温度应力，测试数据将失去代表性。

第三方检测报告可直接作为实验室设备校准记录的一部分，在体系审核（如CNAS、ISO/IEC 17025）或客户验厂时出示，证明设备的温场性能满足标准要求。

配备宏展TC设备，简化认证流程，减少复测成本

产品认证的每一次复测，都意味着样品损耗、时间延误与成本增加。而认证被驳回的原因，往往不是产品本身的问题，而是测试设备不达标、参数设置不合规、数据记录不完整等“设备端”因素。

广东宏展科技TC系列快速温变循环试验箱，以-70℃～+150℃的全域温控覆盖、5～15℃/min多档线性速率锁定、±2℃的温度偏差与≤0.5℃的温度波动度、全过程自动曲线记录与导出等核心性能指标，逐项对标JESD22-A104标准的全部硬性合规要求。

从设备硬件到操作程序，从数据记录到认证资料输出——宏展TC系列为实验室提供了一站式的温度循环测试合规解决方案。企业配备宏展TC设备，意味着认证流程中的“设备关”已提前打通，测试数据经得起审核、认证报告一次通过、复测成本显著降低。
