一、一个被忽略的现实：认证被驳回，问题往往出在设备上

在半导体封测、汽车电子、通信设备等行业的产品认证过程中，温度循环测试是最基础也最容易“卡住”的环节之一。不少企业投入大量时间与样品完成了温循测试，却在提交认证报告时被第三方检测机构或客户拒收——原因往往不是产品本身出了问题，而是测试过程中的设备参数不达标、温变速率失控、温度曲线不符合标准轮廓图。

JEDEC JESD22-A104是固态技术协会（JEDEC）发布的关键可靠性标准，专门用于评估半导体器件、封装及互连结构在温度循环应力下的机械和电气完整性。该试验模拟器件在组装、回流焊及现场使用中因热膨胀系数（CTE）不匹配而产生的疲劳失效。适用于所有IC、分立器件、MEMS及模块产品。

但标准写得清楚，不等于设备做得达标。认证审核中常见的驳回理由集中在三类：一是设备温度范围无法覆盖标准规定的工况条件，如Condition C要求-65℃至+150℃，设备低温只能到-55℃；二是温变速率失控，操作人员设置的时间参数导致实际速率超出标准上限，测试性质从温度循环变成了热冲击；三是测试报告缺少完整的温变曲线记录，无法证明测试过程严格按标准执行。

一台设备能否支撑标准要求的全部测试条件，归根结底取决于其硬件架构与核心性能参数是否达标。

二、JEDEC JESD22-A104的硬性要求：温域、速率、曲线，少一项都不行

2.1 温度工况：13种条件，覆盖-65℃至+150℃

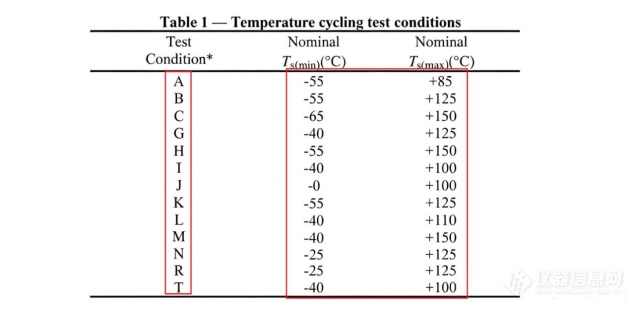

JESD22-A104标准提供了从A到T共13种温度条件，覆盖-65℃至+150℃的广泛范围。常见的工况条件包括：

• Condition A：-55℃至+85℃，消费电子

• Condition B：-55℃至+125℃，汽车电子、工业级元件

• Condition C：-65℃至+150℃，高温应用

• Condition G：-40℃至+125℃，车规AEC-Q100常用条件

• Condition H：-55℃至+150℃，极端工况

认证审核时，评审人员首先核对的便是设备温度范围是否覆盖申报工况的标称温度值。若设备低温只能到-55℃而申报的是Condition C（-65℃），或者高温只能到+125℃而申报的是Condition H（+150℃），认证申请将直接被退回。

2.2 温变速率：不超过15℃/min，不是越快越好

对于焊点互连测试，JESD22-A104标准对温变速率有明确的硬性约束。标准推荐循环速率为1-2 cph（循环/小时），升温速率建议不超过15℃/min，最佳范围为10至14℃/min。

标准明确指出：即使使用空气作为热耦合介质，如果升温速率超过规定指导值，可能会无意中产生接近热冲击的测试环境。一旦实际速率超标，测试性质已从“温度循环”变为“热冲击”，对应的失效机理完全不同，认证机构对此类数据一概不予采信。

在实际认证审核中，评审人员会检查测试报告中的温变速率记录，确认升温段与降温段的实际速率是否在标准允许范围内。任何超出上限的数据点，都可能导致整份报告被驳回。

2.3 温度曲线：四段式轮廓，必须有完整记录

JESD22-A104标准中定义了标准的四段式温度循环轮廓图：低温恒温段→匀速升温段→高温恒温段→匀速降温段。标准要求测试过程中必须完整记录温度变化曲线，作为测试合规性的核心证据。

认证审核时，评审人员会将实际测试的温度曲线与标准轮廓图进行比对，核查四个关键特征：低温恒温段是否平稳、升温段是否为线性匀速、高温恒温段是否平稳、降温段是否为线性匀速。任何一段不符合要求，报告即被视为无效。

三、广东宏展科技TC系列：逐项对齐JEDEC JESD22-A104全部合规点

广东宏展科技（Lab Companion）创立于2005年，深耕环境可靠性试验设备领域二十余年，是国家高新技术企业与广东省专精特新企业。公司立足北京总部与广东东莞智造基地，布局全国。TC系列快速温变试验箱凝聚了公司二十余年的制冷技术积累与控制技术沉淀，已服务超过10000家头部企业及科研院所。

围绕JEDEC JESD22-A104标准的全部合规要求，TC系列从温域覆盖、温变速率控制到温度曲线记录，逐项完成了硬件适配。

3.1 温域覆盖：-70℃至+150℃，覆盖全部13种工况

广东宏展科技TC系列快速温变试验箱标准型号温度覆盖范围为-70℃至+150℃，极限低温可达-80℃。这一温域完全覆盖了JEDEC JESD22-A104所要求的-65℃至+150℃测试区间，且低温端留有充分的余量，确保在长期运行中低温性能的稳定裕度。

从Condition A到Condition H，从消费电子到车规级芯片，TC系列无需任何改装即可直接承接全部13种温度工况的测试任务。温度波动度控制在±0.5℃以内，温度偏差为±2℃。对于半导体等对温度精度要求更高的场景，宏展科技提供半导体专用型号，温度控制精度可达±0.2℃，温度均匀性可达±0.4℃。部分高精度机型搭载AI智能温控算法，可根据芯片热容特性自动调参，实现±0.3℃高精度控温。

3.2 温变速率：5至25℃/min多档可选，精准锁定10-14℃/min最佳区间

宏展科技TC系列提供5℃/min、10℃/min、15℃/min、20℃/min、25℃/min共五档温变速率选择，覆盖从常规温变到高强度应力筛选的各类需求。支持线性与非线性两种温度变化模式。

针对JESD22-A104标准推荐的10至14℃/min最佳温变速率区间，TC系列可精准设定10℃/min或15℃/min档位。设备采用自主研发的温变速率智能控制技术与双PID控制系统，确保升温段与降温段的实际速率始终在设定值的允许偏差范围内。不会出现“操作人员设置的时间参数导致实际速率超出标准上限”的问题。

3.3 温度曲线：完整记录四段式轮廓，认证审核有据可查

TC系列配备自主研发的Q8智能控制系统，搭载大尺寸彩色触摸屏，支持多段程序编程、多组程序存储（程序存储≥100组，单组程序步骤≥999步）、数据自动记录、报表自动生成等功能。系统支持网络连接，可实现远程监控与集中管理。

测试过程中，系统自动记录完整的温度变化曲线——低温恒温段、匀速升温段、高温恒温段、匀速降温段四个阶段的温度数据全部可追溯。认证审核时，评审人员可直接调取完整的温度曲线记录进行比对，无需担心因“缺少完整的温变曲线记录”而导致报告被驳回。

3.4 制冷系统与长期运行稳定性

TC系列采用二元复叠式制冷技术，搭载美国谷轮等国际一线品牌压缩机，配合丹佛斯、鹭宫等知名品牌的电磁阀与膨胀阀。即便在-70℃极低温度下，也能稳定运行不宕机。设备采用环保制冷剂，符合国际环保要求。同时，宏展自主研发的“冷平衡节能控制技术”解决了传统设备“一边制冷一边加热”的能源浪费问题，实测能耗较行业平均水平降低30%至60%，并可延长压缩机寿命50%。

标准容积覆盖80L、150L、225L、408L、800L等规格，80L至8000L非标尺寸可定制。

四、结语

JEDEC JESD22-A104温度循环测试是半导体、汽车电子等行业产品认证的基础门槛。标准写得清楚，认证要求明确，但设备不达标，一切测试都白费。

广东宏展科技TC系列快速温变试验箱，从-70℃至+150℃的宽温域覆盖，到5至25℃/min的多档温变速率选择，再到Q8智能控制系统对四段式温度曲线的完整记录——每一项技术指标都与JESD22-A104标准的合规要求逐项对齐。

东莞制造的品质，二十余年的技术积累，超过10000家企业的实践验证。广东宏展科技TC系列，让温度循环测试的每一份报告都经得起认证审核的逐项比对。
